شفة منزلقة -على (SO) فئة 900 ASME 16.5يعد مكونًا مهمًا في-أنظمة أنابيب الضغط العالي. على عكس الفلنجات العنقية الملحومة-، تتميز الفلنجات المنزلقة-ببنية بسيطة حيث ينزلق الأنبوب عبر تجويف الفلنجة، مما يسمح بسهولة المحاذاة والتركيب. يجمع هذا التصميم مع تصنيف الضغط Class900 الذي يمكن أن يوازن بين سهولة الاستخدام والأداء.
HT PIPE هي شركة رائدة في مجال التخزين والمصدر العالمي وتتمتع بخبرة تزيد عن 15 عامًا في التجارة الدولية. نقوم بتوريد الأنابيب والألواح والقضبان المستديرة ومجموعة شاملة من تجهيزات الأنابيب والفلنجات والصمامات.اتصل بناالآن للحصول على عروض أسعار مجانية ومعلومات شخصية عن المنتج.
مواصفات الأبعاد الرئيسية لـ ASME B16.5 SO Flange Class900
حجم التجويف
يتطابق قطر التجويف لفلانشة SO Class900 مع حجم الأنبوب الاسمي (NPS) للأنبوب المتصل، والذي يتراوح من NPS 1/2 إلى NPS 24 (حسب النطاق القياسي ASME B16.5). على سبيل المثال، تحتوي فلنجة NPS 2 SO Class900 على قطر تجويف يبلغ 2.375 بوصة (للجدول 40 أنبوب)، مما يضمن توافقًا محكمًا مع القطر الخارجي للأنبوب.
سمك شفة والقطر
تحتوي فلنجات Class900 SO على محور أكثر سمكًا وقطر إجمالي أكبر مقارنة بـ-الفئة الانزلاقية-السفلى على الشفاه لاستيعاب أحمال الضغط العالية-. بالنسبة لـ NPS 4، يبلغ سمك الحافة (سمك الشبكة) 1.125 بوصة، والقطر الخارجي 10.75 بوصة. وتزداد هذه الأبعاد بشكل متناسب مع NPS للحفاظ على الاستقرار الهيكلي.
دائرة الترباس ومواصفات الترباس
يعد قطر دائرة الترباس (BCD) وعدد البراغي أمرًا بالغ الأهمية لتوزيع الضغط بالتساوي عبر وجه الحافة. بالنسبة لشفة NPS 3 Class900 SO، يبلغ حجم BCD 8.5 بوصة، مع 8 مسامير بحجم 1-1/8 بوصة. يحدد ASME B16.5 مواد الترباس (على سبيل المثال، A193 B7) لضمان التوافق مع تصنيف درجة حرارة الضغط للشفة.
تطبيقات SO Flange Class900 ASME B16.5
البترول والغاز:التنقيب عن النفط في المنبع (رؤوس الآبار)، ونقل خطوط الأنابيب في منتصف الطريق، والمصافي النهائية (وحدات التكسير الهيدروجيني، والتقطير).
المعالجة الكيميائية:نقل المواد الكيميائية المسببة للتآكل (الأحماض والقواعد)، وإنتاج البوليمر، وتصنيع الأدوية (أنظمة -عالية النقاء).
توليد الطاقة:محطات توليد الطاقة بالوقود الأحفوري (خطوط تغذية الغلايات، والتوربينات البخارية) ومحطات الطاقة النووية (أنظمة التبريد الثانوية).
البحرية والبحرية:منصات النفط البحرية، وأنظمة الأنابيب على متن السفن، ووصلات خطوط الأنابيب تحت سطح البحر (مع مواد مقاومة للتآكل).
التعليمات
A: هل يمكن استخدام SO Flange Class900 ASME B16.5 لتطبيقات درجات الحرارة العالية-؟
س: نعم، ولكن درجة حرارة التشغيل القصوى تعتمد على المادة. يمكن استخدام حواف الفولاذ الكربوني (A105) Class900 SO حتى 800 درجة فهرنهايت، بينما يمكن أن يتحمل الفولاذ المقاوم للصدأ (316L) ما يصل إلى 1500 درجة فهرنهايت.
A: ما هو الفرق بين ASME B16.5 و ASME B16.47 لفلنجات Class900 SO؟
س: يغطي ASME B16.5 الشفاه حتى NPS 24، بينما يغطي ASME B16.47 (السلسلة A/B) الشفاه الأكبر (NPS 26 إلى NPS 60). تم تحديد SO Flange Class900 فقط في ASME B16.5 لـ NPS أقل من أو يساوي 24.
A: هل يمكن تبديل فلنجات الفئة 900 الانزلاقية (SO) وفلنجات اللوحة من الفئة 900 (PL)؟
س: لا. إنها تختلف في البنية (فلنجات SO لها رقبة قصيرة، بينما لا تحتوي فلانجات PL على ذلك) وقدرة تحمل الحمولة-. هناك اختلافات في سطح الختم وضغط الترباس، ويمكن أن يؤدي تبادلها بسهولة إلى فشل الختم أو القوة غير الكافية.
A: هل تتطلب فلنجات الفئة 900 SO صيانة منتظمة تحت ظروف الضغط العالي-المدى الطويل-؟ ما هي دورة الصيانة؟
س: نعم. تشمل الصيانة الأساسية ما يلي: فحص سطح الختم، وفحص تشديد البراغي، وفحص عمر الحشية. دورة الصيانة هي: بصفة عامة سنة واحدة-سنتان لظروف التشغيل العادية؛ 6-12 شهرًا لظروف درجات الحرارة المرتفعة/الضغط العالي/التآكل الشديد؛ والتفتيش الفوري في حالة وجود حالات غير طبيعية.

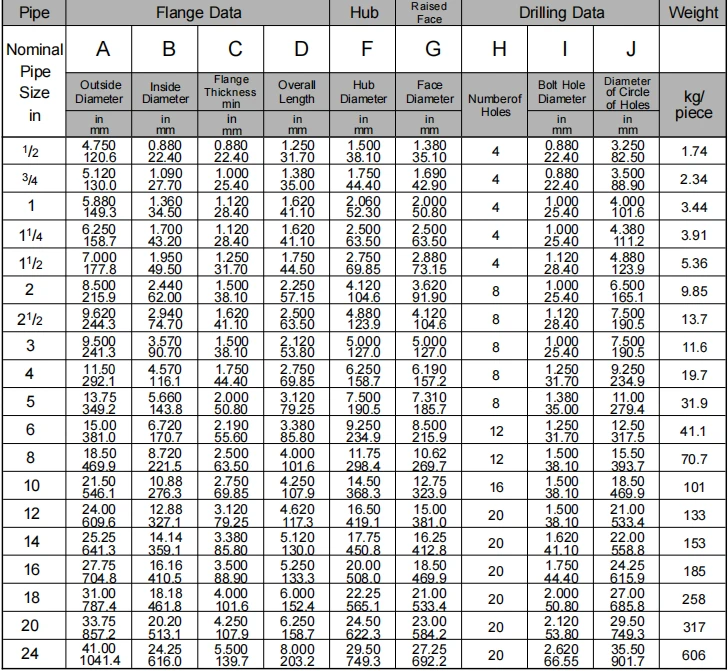

ASME B16.5 SO شفة Class900 البعد
