ASME B16.5 فئة 400 الشفاه العمياءيخدم مكانًا تشغيليًا محددًا: عزل نهايات الأنابيب، ونهايات الصمامات، وفوهات أوعية الضغط المُصنفة لضغوط العمل المتوسطة التي تصل إلى 980 رطل لكل بوصة مربعة (67.6 بار) في درجات الحرارة المحيطة. توفر HT PIPE جميع أنواع ومقاييس الفلنجات المختلفة. لا تتردد في ذلكاتصل بنالمزيد من المعلومات عن المنتج والأسعار.
عوامل التصميم الرئيسية ومواصفات المشتريات
1. معايير اختيار المواد
تتحمل الشفاه المسدودة في خدمة الفئة 400 الضغط الهيدروستاتيكي للنظام بالكامل عبر منطقة المركز غير المملة-. يجب أن يتوافق اختيار درجة المواد مع مواصفات أنابيب ASTM:
أستم A105:فولاذ كربوني قياسي للخدمة في درجات الحرارة المحيطة والمرتفعة-.
أستم A350 LF2:الفولاذ الكربوني ذو درجة الحرارة المنخفضة-الشائع في منشآت الطقس البارد في أمريكا الشمالية-ومعالجة الغاز المبرد.
أستم A182 F316/316L أو F304/304L:درجات الفولاذ المقاوم للصدأ المخصصة للتكرير المسببة للتآكل، أو التعامل مع المواد الكيميائية، أو البيئات البحرية.
2. أنواع المواجهة: RF مقابل RTJ
الوجه المرتفع (RF):يتميز بقسم مرتفع مقاس 0.25 بوصة (6.4 مم) مع تشطيبات متحدة المركز ناعمة أو مسننة (عادةً 125-250 AARH) لحشيات الجرح الحلزونية.
الحلقة-نوع الوصلة (RTJ):يتميز بأخدود معدني -مصمم بدقة لحلقات معدنية (على سبيل المثال، Style R أو RX). تُفضل واجهات RTJ على نطاق واسع على المنصات البحرية لساحل الخليج ذات الضغط العالي- وحلقات التكرير ذات درجات الحرارة العالية- نظرًا لسلامة الختم الفائقة تحت التحميل الدوري.
الضغط-حدود العمل لدرجة الحرارة
من المفاهيم الخاطئة الشائعة في تصميم الأنابيب التعامل مع "الفئة 400" على أنها ضغط عمل ثابت يبلغ 400 رطل لكل بوصة مربعة. في الواقع، تتقلب حدود ضغط العمل بشكل كبير بناءً على درجة حرارة التشغيل واختيار المواد وفقًا لتصنيفات ASME B16.5 الجدول 2.
ASTM A105 / A350 LF2 (الفولاذ الكربوني - المجموعة 1.1)
-20 درجة فهرنهايت إلى 100 درجة فهرنهايت (-29 درجة إلى 38 درجة):980 رطل لكل بوصة مربعة (67.6 بار)
200 درجة فهرنهايت (93 درجة):925 رطل لكل بوصة مربعة (63.8 بار)
400 درجة فهرنهايت (204 درجة):825 رطل لكل بوصة مربعة (56.9 بار)
600 درجة فهرنهايت (315 درجة):720 رطل لكل بوصة مربعة (49.6 بار)
800 درجة فهرنهايت (426 درجة):510 رطل لكل بوصة مربعة (35.2 بار)
ASTM A182 F316/F316L (الفولاذ المقاوم للصدأ - المجموعة 2.2)
-20 درجة فهرنهايت إلى 100 درجة فهرنهايت (-29 درجة إلى 38 درجة):960 رطل لكل بوصة مربعة (66.2 بار)
200 درجة فهرنهايت (93 درجة):815 رطل لكل بوصة مربعة (56.2 بار)
400 درجة فهرنهايت (204 درجة):695 رطل لكل بوصة مربعة (47.9 بار)
600 درجة فهرنهايت (315 درجة):605 رطل لكل بوصة مربعة (41.7 بار)
800 درجة فهرنهايت (426 درجة):550 رطل لكل بوصة مربعة (37.9 بار)
تفاوتات الأبعاد (ASME B16.5 البند 7)
تعتمد بروتوكولات فحص الجودة على تطبيق التفاوتات القياسية في التصنيع:
القطر الخارجي (س):
NPS 24 وأصغر: +/- 0.06 بوصة (+/- 1.6 ملم)
سمك الحافة (T):
NPS 18 وأصغر: +0.12 بوصة / -0.00 بوصة (+3.0 مم / -0.0 مم)
NPS 20 وأكبر: +0.20 بوصة / -0.00 بوصة (+5.0 ملم / -0.0 ملم)
قطر دائرة الترباس (C):+/- 0.06 بوصة (+/- 1.6 ملم)
إزاحة مركز ثقب الترباس:الحد الأقصى للإزاحة هو 0.03 بوصة (0.8 مم) بين مراكز الثقب المجاورة.
قطر الوجه المرتفع (R):+/- 0.04 بوصة (+/- 1.0 ملم)

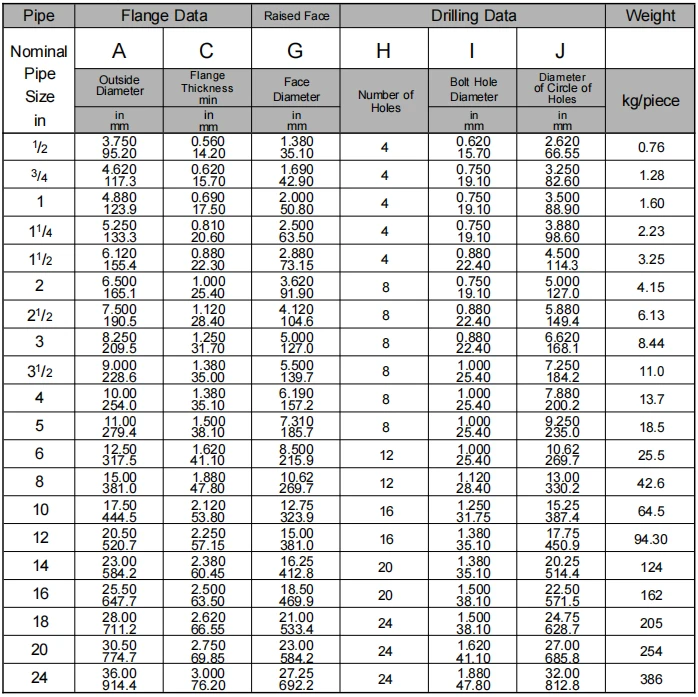

ASME B16.5 فئة 400 أبعاد الحافة العمياء
