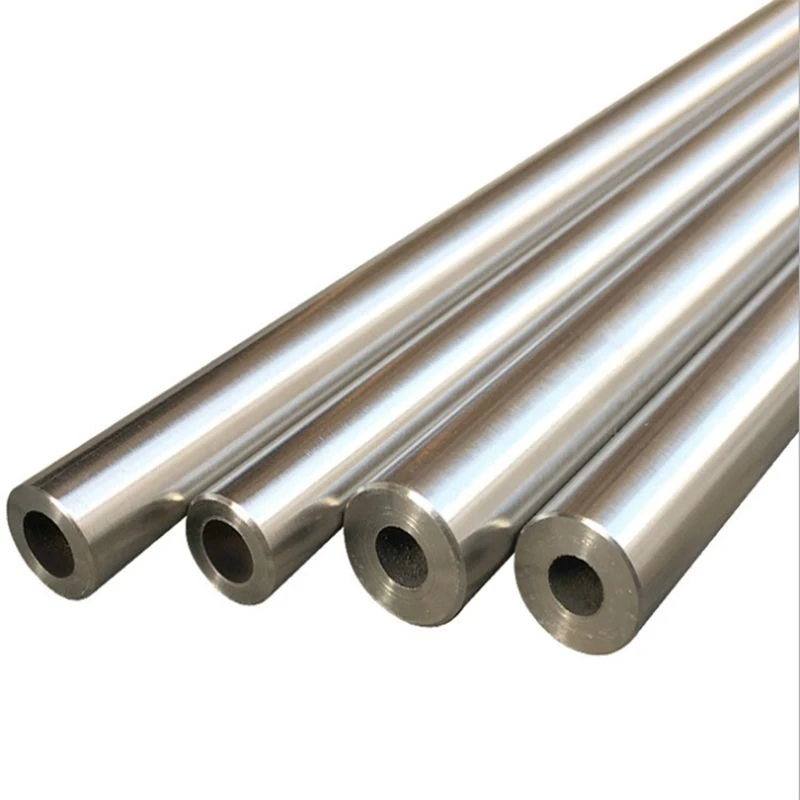

أنبوب الفولاذ المقاوم للصدأ ASTM A213

أنبوب الفولاذ المقاوم للصدأ ASTM A213هو نوع خاص من أنابيب الفولاذ السبائكي الفريتية والأوستنيتية غير الملحومة المصممة للتطبيقات ذات درجات الحرارة العالية والضغط العالي. تغطي مواصفات A213 الحد الأدنى لسمك الجدار وأنابيب الغلايات والسخانات الفائقة وأنابيب المبادل الحراري، وتحدد الدرجات TP304 و304L و316 و316L و310S و317 و317L و321 و321H و347 و347H و904L و254SMO و253MA.







التركيب الكيميائي لأنبوب الفولاذ المقاوم للصدأ ASTM A213

درجة	جامعة الأمم المتحدة	ج أقل من أو يساوي	من	P أقل من أو يساوي	س أقل من أو يساوي	سي أقل من أو يساوي	كر	شهر	ني	النحاس
تي بي 304	S30400	0.08	2	0.045	0.03	1	18.0-20.0	-	8.0-11.0	-
TP304L	S30403	0.035	2	0.045	0.03	1	18.0-20.0	-	8.0-13.0	-
تي بي 316	S31600	0.08	2	0.045	0.03	1	16.0-18.0	2.00-3.00	10.0-14.0	-
TP316L	S31603	0.035	2	0.045	0.03	1	16.0-18.0	2.00-3.00	11.0-14.0	-
316 تي اي	S31635	0.08	2	0.045	0.03	0.75	16.0-18.0	2.00-3.00	10.0-12.0	-
تي بي 317	S31700	0.08	2	0.045	0.03	1	18.0-20.0	3.0-4.0	11.0-14.0	-
TP317L	S31703	0.035	2	0.045	0.03	1	18.0-20.0	3.0-4.0	11.0-15.0	-
تي بي 321	S32100	0.08	2	0.045	0.03	1	17.0-19.0	-	9.0-12.0	-
321H	S32109	0.04-0.1	2	0.045	0.03	1	17.0-19.0	-	9.0-12.0	-
310	S31000	0.25	2	0.045	0.03	1.5	24.0-26.0	0.75	19.0-22.0	-
TP310S	S31008	0.08	2	0.045	0.03	1	24.0-26.0	0.75	19.0-22.0	-
تي بي 347	S34700	0.08	2	0.045	0.03	1	17.0-19.0	-	9.0-13.0	-
254سمو	S31254	0.02	1	0.03	0.01	0.8	19.5-20.5	6.0-6.5	17.5-18.5	0.5-1.0
ال-6XN	N08367	0.03	2	0.04	0.03	1	20.0-22.0	6.0-7.0	23.5-25.5	0.75
904L	N08904	0.02	2	0.04	0.03	1	19.0-23.0	4.0-5.0	23.0-28.0	1.0-2.0



الخواص الميكانيكية لأنابيب الفولاذ المقاوم للصدأ ASME SA213

الخواص الميكانيكية	الشد، دقيقة، ksi[ميجا باسكال]	العائد، الحد الأدنى، ksi[MPa】	الاستطالة، %(دقيقة)	الصلابة، HB(الحد الأقصى)
تي بي 304	75【515】	30【205】	35	192
TP304L	70【485】	25【170】	35	192
تي بي 316	75【515】	30【205】	35	192
TP316L	70【485】	25【170】	35	192
316 تي اي	75【515】	30【205】	35	192
تي بي 317	75【515】	30【205】	35	192
TP317L	75【515】	30【205】	35	192
تي بي 321	75【515】	30【205】	35	192
321H	75【515】	30【205】	35	192
تي بي 310	75【515】	30【205】	35	192
TP310S	75【515】	30【205】	35	192
تي بي 347	75【515】	30【205】	35	192
S31254	98【675】	43【310】	35	220
N08367	100【690】	45【310】	30	241
N08926	94【650】	43【295】	35	256
N08904	71【490】	31【215】	35	192



مواصفات الأنابيب غير الملحومة ASTM A213

مواصفات الأنابيب	ASTM A213 ٪ 2f ASME SA 213
يكتب	أنبوب بدون درزات
القطر الخارجي	القطر الخارجي: 1/4"~48"
سمك الجدار	SCH5، SCH10، SCH20، SCH30، SCH40، STD، SCH80، XS، SCH60، SCH80، SCH120، SCH140، SCH160، XXS
درجة	TP310S، 317، 317L، 321، 321H، 347، 347H، 904L، 254SMO، 253MA وما إلى ذلك.
عملية التصنيع	الدرفلة الساخنة / العمل الساخن، الدرفلة الباردة
استمارة	دائري، مربع، مستطيل، هيدروليكي، الخ
نهاية	نهاية عادية، نهاية مشطوفة، مداس



جدول التسامح في الأبعاد ASTM A213

القطر الخارجي(مم)		سماكة(٪)		الطول(مم)
D＜25.4	+0.1/-0.1	D＜38.1	+20%/0	D＜50.8	+3/0
25.4~38.1	+0.15/-0.15
38.1~50.8	+0.2/-0.2
50.8~63.5	+0.25/-0.25	د أكبر من أو يساوي 38.1	+22%/0	د أكبر من أو يساوي 50.8	+5/0
63.5~76.2	+0.3/-0.3
76.2~101.6	+0.38/-0.38
101.6~190.5	+0.38/-0.64
190.5~228.6	+0.38/-1.14



عملية تصنيع الأنابيب ASTM A213

تتضمن عملية إنتاج أنابيب الفولاذ المقاوم للصدأ ASME SA213 عادةً صهر المواد الخام مثل الحديد والنيكل والكروم في فرن القوس الكهربائي. يتم صب الكتل، ثم تسخين الكتل ولفها في أنابيب بدون درزات باستخدام مثقب. ثم يتم إجراء السحب البارد والدرفلة الباردة لإعطاء أنبوب ASTM SA 213 بدون درزات الحجم واللمسة النهائية المطلوبة.
