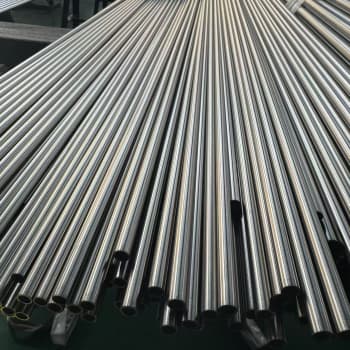

أنابيب هاستيلوي C22(مصنفة تاريخيا تحت التصنيف العالميأونس N06022ودين دبليو رقم . 2.4602..تم تصميم سبيكة التنغستن الفائقة المصنوعة من النيكل - والكروم - والموليبدينوم - والمتقدمة بالكامل من الأوستنيتي خصيصًا لتحمل البيئات الكيميائية القاسية. HT PIPE هوهاستيلوي C22 الأنابيبمورد يتمتع بخبرة تصدير 15+.
اتصل بنالمزيد من المعلومات والاقتباسات مجانا!
إطار التركيب الكيميائي
| عنصر | نسبة الوزن (%) | |
| النيكل (ني) | الرصيد (~56%) | |
| الكروم (الكروم) | 20.0 – 22.5% | |
| الموليبدينوم (مو) | 12.5 – 14.5% | |
| التنغستن (ث) | 2.5 – 3.5% | |
| الحديد (الحديد) | 2.0 – 6.0% |
ميزان الكروميوم-الموليبدينوم
يوفر محتوى الكروم العالي في Hastelloy C22 مقاومة استثنائية للوسائط المؤكسدة، بينما يحمي محتواه من الموليبدينوم والتنغستن من اختزال الكيمياء. هذه الإمكانية المزدوجة تجعل من C22 خيارًا مثاليًا لمفاعلات الدفعات الكيميائية متعددة المنتجات-، حيث يتغير الملف الكيميائي بشكل متكرر.
معايير التصنيع الملحومة مقابل الملحومة
عند توريد أنابيب Hastelloy C22 للأنظمة الحيوية، يعتمد الاختيار بين التكوينات الملحومة وغير الملحومة على متطلبات الضغط والمعايير التنظيمية في منشأتك.
1. الأنابيب غير الملحومة (ASTM B622 / ASME SB622)
منهجية الإنتاج:يتم بثقها من قطعة صلبة من خلال الثقب الدوار والرسم البارد اللاحق-.
الفوائد الهيكلية:خالٍ من أي طبقات لحام أو مناطق -متأثرة بالحرارة (HAZ). يزيل هذا التكوين الاختلافات الهيكلية عبر جدار الأنبوب، مما يوفر توزيعًا موحدًا للضغط.
عمليات النشر الأولية:عمليات الضغط العالي-، وأنظمة التفريغ، ومعالجة الغاز القاتل، والتطبيقات النووية المهمة.
2. الأنابيب الملحومة (ASTM B619 & B775 / ASME SB619 & SB775)
منهجية الإنتاج:تم تصنيعها من شرائح مسطحة أو ألواح ملفوفة- باستخدام عمليات اللحام الآلية مثل اللحام بقوس الغاز التنغستن (GTAW / TIG) أو اللحام بقوس البلازما (PAW).
الفوائد الهيكلية:يحقق التصنيع الحديث سلامة لحام عالية من خلال استخدام -أسلاك حشو أكثر من السبائك (مثلحشو معدني 622 / ERNiCrMo-10). وهذا يمنع فصل السبائك أو استنزاف العناصر على طول خط التماس.
عمليات النشر الأولية:مصفوفات أنابيب ذات قطر كبير-، وخطوط نقل الضغط المنخفض-إلى-منخفضة، وأجهزة تنقية التهوية.
التطبيقات الصناعية
يمتد تنوع UNS N06022 عبر العديد من القطاعات الصناعية الصعبة:
معالجة الأدوية والتكنولوجيا الحيوية
في صناعة الأدوية، تعد النظافة الصارمة ومقاومة التآكل أمرًا حيويًا. تتعرض الأنظمة التي تتعامل مع المحاليل المنظمة القوية، والمكونات الصيدلانية النشطة (APIs)، والمواد الكيميائية النظيفة-في المكان (CIP) (CIP) لخطر إدخال آثار تلوث بالمعادن الثقيلة في حالة تآكل الأنابيب.
يتميز Hastelloy C22 بمقاومته العالية للأحماض العضوية والهاليدات، مما يجعله خيارًا موثوقًا للحفاظ على درجة نقاء المنتج العالية.
مكافحة التلوث وإزالة الكبريت من غاز المداخن (FGD)
تولد مرافق حرق الفحم والنفايات-إلى-منشآت الطاقة عوادم احتراق غنية بثاني أكسيد الكبريت والفلوريدات والكلوريدات. عندما تبرد هذه الغازات إلى ما دون نقطة الندى، فإنها تشكل مكثفات شديدة التآكل. تُستخدم أنابيب C22 في أبراج الامتصاص والمخمدات وأنظمة الغسيل لأنها تستطيع تحمل هذه الخلائط الحمضية عند درجات حرارة مرتفعة دون أن تفشل.
صناعة العمليات الكيميائية (CPI)
من إنتاج الكيماويات الزراعية إلى تكرير البتروكيماويات، تتعامل شبكات الأنابيب C22 مع خليط معقد من أحماض الهيدروكلوريك والكبريتيك والفوسفوريك والهيدروبروميك. وتضمن مقاومتها للترسيب بين الحبيبات أثناء اللحام أن تظل الوصلات الملحومة في المجال- مقاومة للتآكل-مثل المعدن الأساسي للأنبوب نفسه.
التصنيع واللحام والحدود الحرارية
في حين أن Hastelloy C22 عالي المرونة ومناسب للتصنيع، فإن خصائصه الميكانيكية تتطلب ممارسات ورشة عمل محددة:
تصلب العمل:مثل معظم السبائك الفائقة ذات القاعدة-النيكل، فإن عمل C22-يتصلب بسرعة أثناء المعالجة أو عمليات التشكيل. تعد المعدات الثقيلة- وأدوات القطع الحادة والتغذية الإيجابية ضرورية لقطع المادة قبل أن تتصلب.
اعتبارات اللحام:تعرض C22 قابلية لحام ممتازة باستخدام الطرق القياسية مثل GTAW، وGMAW، وSMAW. ومع ذلك، يجب توخي الحذر لمنع ارتفاع درجة الحرارة، والتي يمكن أن تسبب الفصل العنصري. عادةً لا يلزم التسخين المسبق-، ويجب مراقبة درجات حرارة الممرات البينية وإبقائها منخفضة.
القيود الحرارية:يحتفظ C22 بسلامته الهيكلية عند درجات الحرارة المرتفعة. لكن،لا ينبغي نشره في بيئات تتجاوز 1250 درجة فهرنهايت (677 درجة)لفترات طويلة. يمكن أن يؤدي التعرض لفترة طويلة فوق هذه العتبة إلى ترسيب المراحل المعدنية الهشة (مثل مراحل mu أو sigma)، والتي يمكن أن تقلل من صلابة التأثير ومقاومة التآكل.
الاعتبارات الهندسية: C22 مقابل C276
السؤال الشائع لمديري المشتريات ومهندسي التآكل هو ما إذا كان يجب تحديد Alloy C22 أو سابقتها، Alloy C276.
بينماسبيكة C276يظل خيارًا موثوقًا به لتقليل البيئات البحتة،يقدم Hastelloy C22 أداءً فائقًا في الأنظمة ذات الملامح الكيميائية المتنوعة أو المؤكسدة.يوفر محتواه العالي من الكروم مقاومة محسنة للتنقر، وهجوم الشقوق، والترقق الموحد العام في البيئات التي تحتوي على حمض النيتريك، أو غاز الكلور الرطب، أو أملاح الحديديك. يساعد تحديد C22 في مقاومة أنظمة المعالجة الكيميائية-المستقبلية ضد تغير كيمياء العمليات والتغيرات غير المتوقعة في درجات الحرارة.
الأسئلة المتداولة حول أنابيب Hastelloy C22
س: ما هو الفرق الرئيسي بين Hastelloy C22 وC276؟
في حين أن كلاهما عبارة عن سبائك-كروم-موليبدينوم من النيكل،هاستيلوي C22 (UNS N06022)يحتوي على المزيد من الكروم (~22% مقابل ~16% في C276). وهذا يعطي مقاومة فائقة لـ C22أكسدةالبيئات وحماية شاملة أفضل ضد الحفر الموضعي وتآكل الشقوق، في حين تم تحسين C276 بشكل عام للبيئات المخفضة تمامًا.
س: هل يمكن لحام أنابيب Hastelloy C22 بسهولة؟
نعم. يعرض Hastelloy C22 قابلية لحام ممتازة باستخدام الطرق القياسية مثل اللحام بقوس غاز التنغستن (GTAW/TIG) واللحام بالقوس المعدني بالغاز (GMAW/MIG). نظرًا لأنه يقاوم تكوين رواسب حدود الحبوب-في المنطقة المتأثرة بحرارة اللحام-، فيمكن استخدامه عادةً في حالة اللحام-في معظم تطبيقات المعالجة الكيميائية.
س: ما هي مواصفات ASTM الأساسية لأنابيب C22؟
وتعتمد المواصفات القياسية على طريقة التصنيع:
أستم B622:المواصفات القياسية لسلسأنابيب وأنابيب من سبائك النيكل والنيكل-والكوبالت.
أستم B619:المواصفات القياسية لملحومةأنابيب من سبائك النيكل والنيكل-والكوبالت.
س: ما هي درجة حرارة التشغيل القصوى لأنابيب Hastelloy C22؟
في حين أن أداء C22 جيد بشكل استثنائي في درجات الحرارة المرتفعة، فإنه ينبغي أن يكون كذلكلا تستخدم في درجات حرارة تتجاوز 1250 درجة فهرنهايت (677 درجة)لفترات طويلة. فوق هذه العتبة، تكون السبيكة عرضة لتكوين مراحل بين معدنية هشة مما يؤثر على صلابتها الميكانيكية ومقاومتها للتآكل.
س: لماذا يُفضل Hastelloy C22 على الفولاذ المقاوم للصدأ 316L القياسي؟
الفولاذ المقاوم للصدأ القياسي 316Lيستسلم سريعًا للتنقر الموضعي، وتآكل الشقوق، والتكسير الناجم عن الكلوريد -التآكل الإجهادي (SCC) في البيئات القاسية. مع الرقم المكافئ لمقاومة التنقر (PREN) الذي يتجاوز 45 (مقارنة بدرجة 316L التي تبلغ ~23-25)، يمكن لـ Hastelloy C22 البقاء على قيد الحياة في البيئات الهاليدية والحمضية الشديدة التي قد تتسبب في فشل 316L في أيام أو أسابيع.
